O módulo iLinq DoorBell G4 é uma solução inovadora para detectar toques no interfone, campainha ou telefones discados, detectando pulsos de corrente alternada (AC) entre 40V e 220V. Se você está enfrentando dificuldades para fazer o módulo funcionar quando conectado em paralelo aos fios do interfone, siga este guia para realizar um teste direto na rede AC e verificar se o módulo gera o alerta no celular.
É muito importante que quem fará o teste tenha total capacidade de trabalhar com energia elétrica e utilize sempre os equipamentos de proteção necessários.
Caso não tenha conhecimento de eletricidade, recomendamos que chame um profissional qualificado ou o próprio instalador do módulo para realizar o teste para você.
Testando a compatibilidade com seu interfone
Primeiramente, com a ajuda de um multímetro em modo de medição de voltagem AC, confirme se seu interfone gera uma voltagem AC entre 40V e 240V quando a campainha do interfone é acionada.
Passo a Passo para Testar o Módulo iLinq DoorBell G4
- Preparação do Ambiente
- Certifique-se de que o módulo iLinq DoorBell G4 esteja devidamente energizado e conectado à rede elétrica.
- Verifique se o módulo está online no aplicativo iLinq, garantindo que ele possa enviar alertas para o seu celular.
- Desconexão dos Fios do Interfone
- Desligue a energia do interfone para evitar qualquer risco de choque elétrico.
- Solte os fios do sensor do interfone (cabo manga branco) que estão conectados ao módulo iLinq DoorBell G4.
- Certifique-se que nenhum tipo de conexão exista entre o módulo iLinq DoorBell G4 e o interfone.
- Realização do Teste Direto na Rede AC

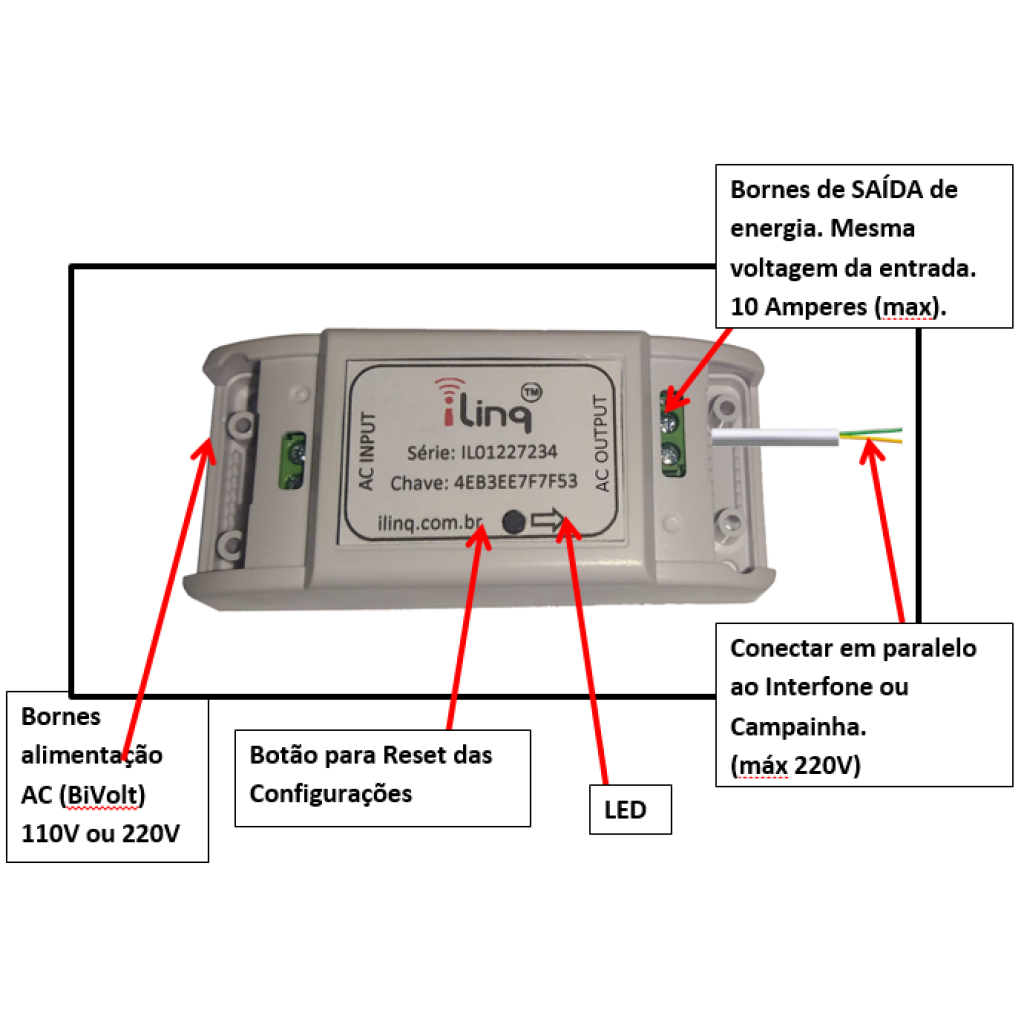

- Os fios do sensor de interfone são os do cabo manga branco, que estão destacados na imagem abaixo como: “Conectar em paralelo ao Interfone ou Campainha. (Max220V)”
- Com os fios do sensor do interfone desconectados, prepare-se para conectá-los por 1 segundo diretamente na rede AC.
- Pode ser utilizada a mesma rede de alimentação AC do módulo para esse teste.
- Aplique o pulso diretamente nos terminais do sensor do módulo iLinq DoorBell G4 (cabo manga branco).
- Verificação do Alerta no Celular
- Observe se o módulo iLinq DoorBell G4 gera o alerta no aplicativo iLinq em seu celular.
- Observe se o módulo iLinq DoorBell G4 produz um som de tic-tac do relê interno (3x).
- Caso o alerta seja gerado, o módulo está funcionando corretamente.
- Se o alerta não for gerado, verifique as conexões e repita o teste. Se o problema persistir, entre em contato com o suporte técnico da iLinq para assistência adicional, informando os resultados e a voltagem aferida pelo multímetro nos 2 fios do interfone, quando acionado.
Dicas de Segurança
- Sempre desligue a energia antes de manipular os fios do interfone.
- Utilize equipamentos de proteção individual (EPI) adequados ao trabalhar com eletricidade.
- Se não se sentir confortável realizando o teste, procure a ajuda de um profissional qualificado.
